COLUMNA SECA


Una columna seca es una instalación de tuberías fijas y vacías dentro de un edificio, que permite distribuir agua en caso de emergencia desde un camión de bomberos por todo el edificio, sin que la presión del agua disminuya en los pisos más elevados. Estas tuberías se conectan a una entrada accesible desde el exterior del edificio, permitiendo a los bomberos conectar una fuente de agua y bombearla hacia las bocas de salida en los distintos pisos para combatir incendios.

1. CARACTERÍSTICAS Y CONTEXTO NORMATIVO DE INSTALACIÓN

Según la normativa actual, las principales características de una columna seca son:

01.

La columna seca deberá estar localizada a un máximo de 60 metros desde el punto más alejado.

02.

La toma y las salidas en plantas de las columnas secas tendrán el centro de sus bocas a 90 centímetros del suelo.

03.

Cada cuatro plantas hay que instalar una válvula de seccionamiento por encima de la planta correspondiente.

04.

Las columnas secas ascendentes tendrán salidas en las plantas pares hasta la octava y a partir de esta en cada planta.

05.

Se someterá a una prueba de estanquidad y resistencia mecánica, sometiéndolo a una presión estática de 1470 kPa (15 kg/cm2) en columnas de hasta 30 m y de 2.450 kPa (25 kg/cm2) en columnas de más de 30 m de altura, durante dos horas, como mínimo.

​

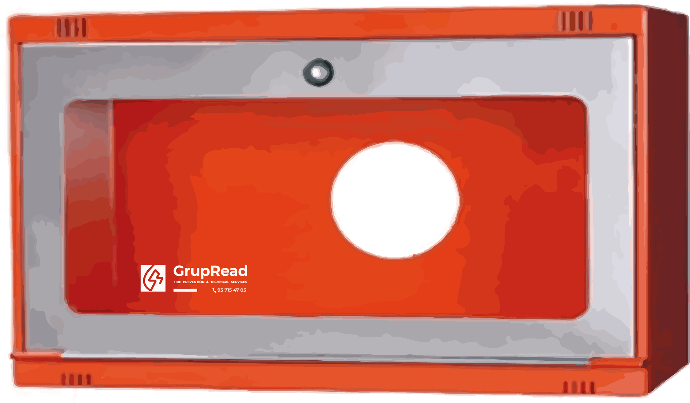

PUERTA DE CRISTAL

Permite la visibilidad de las conexiones internas sin necesidad de abrirla, facilitando las inspecciones visuales.

TUBOS DE ACERO GALVANIZADO

Los tubos de acero galvanizado son ideales para columnas secas debido a su resistencia a la corrosión y fiabilidad. La galvanización protege el acero de corrosión, especialmente importante en columnas secas que manejan agua con productos químicos o sal.


La normativa actual, como el RIPCI, especifica que las tuberías deben ser de acero galvanizado y tener un diámetro nominal de 80 mm.

2. TIPOS DE SISTEMAS FIJOS DE EXTINCIÓN Y SU INSTALACIÓN

01.

COLUMNA SECA ASCENDENTE

Esta es la más común, que se utiliza en edificios de altura entre 15 y 24 metros. Conecta la caja de las escaleras de los diferentes pisos con una salida independiente a la fachada exterior del edificio.


02.

COLUMNA SECA DESCENDENTE

Esta se utiliza en edificios con estructuras de planta baja y sótano, donde se necesita una conexión directa desde la fachada exterior hasta el sótano.

03.

COLUMNA SECA MIXTA

Combina elementos de las ascendente y descendente, permitiendo una conexión desde la fachada exterior hasta el sótano y la planta superior

3. CONTEXTO NORMATIVO MANTENIMIENTO

SEMESTRAL

  • Comprobación de la accesibilidad de la entrada de la calle y tomas de piso.
  • Comprobación de la señalización.
  • Comprobación de las tapas y correcto funcionamiento de sus cierres (engrase si es necesario).
  • Maniobrar todas las llaves de la instalación, verificando el funcionamiento correcto de las mismas.
  • Comprobar que las llaves de las conexiones siamesas están cerradas.
  • Comprobar que las válvulas de seccionamiento están abiertas.
  • Comprobar que todas las tapas de racores están bien colocadas y ajustadas.


QUINQUENAL

Prueba de la instalación en las condiciones de su recepción, es decir, una prueba hidráulica que se realiza en las condiciones de recepción de la instalación. Consiste en someter la columna seca a una presión estática de:

  • 1470 kPa (15 kg/cm2) en columnas de hasta 30 m de altura.
  • 2.450 kPa (25 kg/cm2) en columnas de más de 30 m de altura.

IMPORTANCIA DEL MANTENIMIENTO DE COLUMNAS SECAS

NORMATIVA DE APLICACIÓN:


RD 513/2017

Real Decreto 182/2008

UNE 23500/2018

CTE

NBE-CPI-082


El mantenimiento de una columna seca es fundamental para evitar problemas futuros, garantizar el funcionamiento correcto y cumplir con la normativa.


Un mantenimiento regular reduce el riesgo de incendios y asegura el caudal y la presión adecuados para apagar un incendio.
